摘要：在高浓度强酸强碱、有机溶剂、高温腐蚀液等极端工业场景中，普通环氧防腐地坪、FRP环氧玻璃钢地坪往往1-2年就会出现腐蚀降解、涂层脱落、渗透渗漏，无法满足长期防护需求。乙烯基酯重防腐地坪（强腐蚀专用型）以乙烯基酯树脂为核心成膜材料，凭借优异的耐化学腐蚀、耐有机溶剂、耐温抗渗性能，成为强腐蚀工况的标杆性地坪产品，防腐寿命是普通环氧地坪的3-5倍。本文从材料特性、结构选型、性能对比、施工质控、场景适配等多维度全面解析强腐蚀专用乙烯基酯地坪，为极端腐蚀环境地坪选型提供专业参考。
一、产品定义与核心定位：强腐蚀场景专属防护
1.1 产品基本定义
乙烯基酯重防腐地坪也叫乙烯基酯树脂防腐地坪，属于工业地坪中的最高防腐等级品类，以乙烯基酯树脂为主要胶结材料，搭配耐蚀填料、玻璃纤维增强材料、专用固化剂，通过多层复合工艺成型，专门针对高浓度化学腐蚀场景开发。
根据工艺与结构不同，可分为薄涂型、砂浆型、FRP玻纤增强型三大类，成品厚度从1.0mm到8.0mm不等，可根据腐蚀强度、荷载等级灵活选型，核心作用是隔绝强腐蚀介质对混凝土基层的侵蚀，防止基层溶蚀、渗漏、结构破坏。
1.2 与环氧类防腐地坪的核心差异
普通环氧防腐地坪依赖环氧基团的耐蚀性，仅耐受稀酸碱、中度腐蚀，对高浓度强酸强碱、有机溶剂、强氧化性介质抵抗力弱，容易出现分子降解、涂层溶胀脱落。
乙烯基酯树脂在分子链端引入乙烯基酯基团，兼具环氧树脂的粘结力与不饱和树脂的耐腐性，尤其是耐强氧化性酸、有机溶剂、高温腐蚀液的性能远超环氧类，是真正意义上的强腐蚀专用地坪材料，适配极端腐蚀工况。
从防腐等级看，环氧类属于中轻防腐到中重防腐，乙烯基酯属于重防腐到强防腐，腐蚀防护能力提升2-3个等级，使用寿命延长3倍以上。
二、核心材料特性与防腐机理
2.1 乙烯基酯树脂的材料特性
目前主流应用的是双酚A型乙烯基酯树脂与酚醛型乙烯基酯树脂，分别适配不同的强腐蚀场景。
双酚A型乙烯基酯：综合性能均衡，耐大多数酸碱、盐溶液、有机溶剂，粘结力强，韧性好，是应用最广的通用型强腐蚀树脂，适配大多数化工、电镀强腐蚀场景。
酚醛型乙烯基酯：在双酚A型基础上进一步提升耐氧化性酸、耐高温性能，可耐受高浓度硝酸、铬酸等强氧化性介质，耐温可达120℃以上，适配高温强腐蚀、强氧化工况。
2.2 强防腐作用机理
乙烯基酯树脂的分子结构中，酯键数量少且位于分子链端，受腐蚀介质攻击的位点少，同时苯环结构提供了优异的化学稳定性，腐蚀介质难以破坏分子主链。
不同于环氧地坪依靠填料填充实现物理防护，乙烯基酯树脂本身具备极强的化学惰性，腐蚀介质难以发生反应渗透，配合玻纤增强结构形成致密的防腐屏障，从分子层面抵御强腐蚀介质侵蚀，实现长效防护。

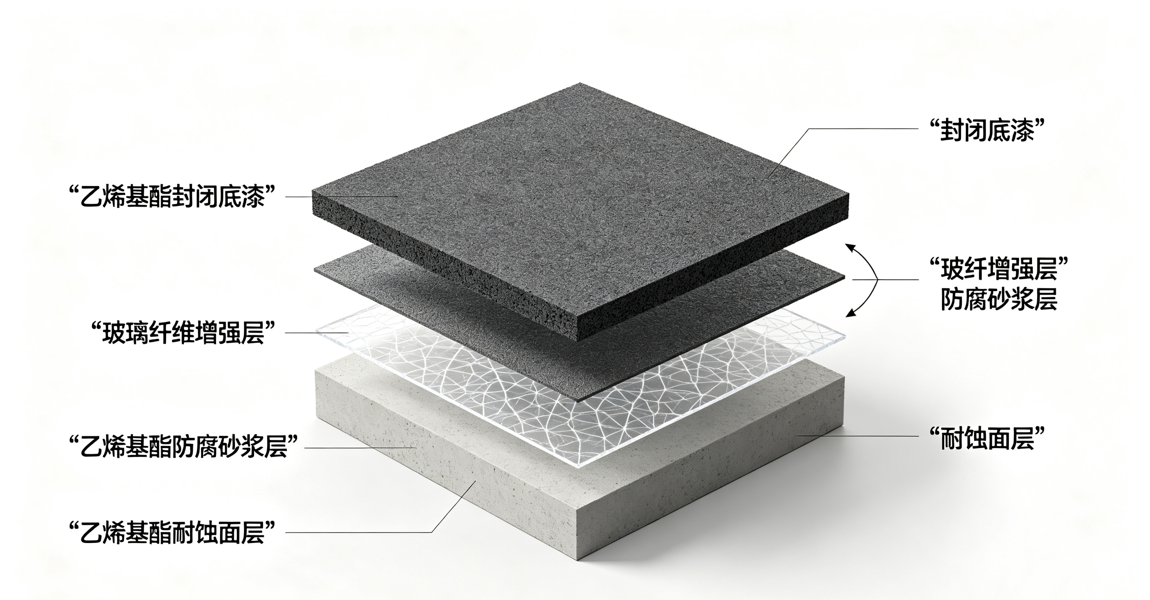

三、三类结构选型与适配工况
乙烯基酯重防腐地坪并非单一结构，可根据腐蚀强度、荷载等级、使用场景选择对应工艺结构，实现性能与成本的最优平衡。
3.1 薄涂型乙烯基酯防腐地坪
结构为封闭底漆+2-3遍乙烯基酯面漆，厚度1.0-2.0mm，工艺简单，施工快捷，造价相对较低。
适配场景：以气相腐蚀、介质偶尔滴落为主的强腐蚀车间墙面、顶棚，以及轻载人行的强腐蚀辅助区域，不适合重载与长期浸泡场景。
3.2 砂浆型乙烯基酯防腐地坪
结构为封闭底漆+乙烯基酯防腐砂浆层+乙烯基酯面层，厚度3.0-8.0mm，具备一定的承载能力，可承受中型车辆通行，防腐性能优异。
适配场景：有中型叉车通行、腐蚀介质滴落溅射的重载强腐蚀区域，如化工车间、电镀车间、酸洗车间的生产作业区，兼顾重载与强腐蚀双重需求。
3.3 FRP玻纤增强型乙烯基酯地坪
结构为封闭底漆+多层玻璃纤维布增强层+乙烯基酯面层，也就是乙烯基酯玻璃钢，厚度2.0-5.0mm，抗渗透、耐长期浸泡性能极强，是防腐等级最高的结构。
适配场景：高浓度酸碱液长期浸泡、储液池、中和池、电镀槽周边等强渗透强腐蚀场景，防腐与抗渗性能拉满，可承受长期介质浸泡不渗漏。
四、核心性能优势：强腐蚀场景的防护能力
耐强化学腐蚀：可耐受50%以上浓度的硫酸、30%以上的氢氧化钠、高浓度盐酸、硝酸等强酸强碱，同时耐受丙酮、二甲苯、酯类等大多数有机溶剂，防腐等级达到工业强腐蚀级，远超环氧类地坪。
耐温性能优异：常规乙烯基酯地坪长期使用温度可达80-100℃，酚醛型可达120℃以上，可耐受高温腐蚀液、蒸汽冷凝腐蚀，解决了环氧地坪高温下快速老化失效的问题。
抗渗透性能强：树脂本身致密性高，配合玻纤增强层形成迷宫式渗透屏障，腐蚀介质渗透速度极慢，长期浸泡不渗漏，可用于各类储液池、沟槽的防腐内衬。
固化速度快：乙烯基酯树脂固化速度快于环氧，施工周期更短，可快速投入使用；同时固化收缩率低，层间粘结力强，不易出现起鼓脱层。
使用寿命长：在强腐蚀工况下，普通环氧地坪使用寿命仅1-3年，乙烯基酯重防腐地坪正常使用可达10-15年，大幅减少翻新频次，降低长期运维成本。
五、标准化施工工艺与特殊质控要点
乙烯基酯重防腐地坪对施工要求远高于环氧地坪，材料活性高、固化快，需严格把控配比、施工环境与工序间隔，才能保障防腐性能。
5.1 基层预处理：严苛的基础要求
基层混凝土需养护28天以上，含水率≤6%（要求严于环氧的8%），强度≥C30，无空鼓、起砂、裂缝。采用重型研磨机深度打磨，清除浮浆、油污、旧涂层，露出新鲜骨料面，裂缝开槽深度修补，确保基层坚实干燥。
基层含水率超标是乙烯基酯地坪起鼓脱层的主要原因，施工前必须用含水率仪检测，超标需做干燥处理，严禁在潮湿基层施工。
5.2 底漆与打底施工
采用乙烯基酯专用封闭底漆，按配比准确混合固化剂、促进剂，搅拌均匀后滚涂施工，确保充分渗透基层，封闭毛细孔。底漆固化后检查表面，对针孔、缺陷进行修补，保证基层完全封闭。
注意乙烯基酯材料固化速度快，每次配料量不宜过多，需在适用期内用完，避免材料凝胶浪费。
5.3 防腐主体层施工
砂浆型：按配比混合乙烯基酯树脂、固化剂、促进剂，搅拌均匀后加入级配石英砂，摊铺至设计厚度，振捣密实，初凝前收光，分层施工时需控制层间间隔时间，保证层间粘结。

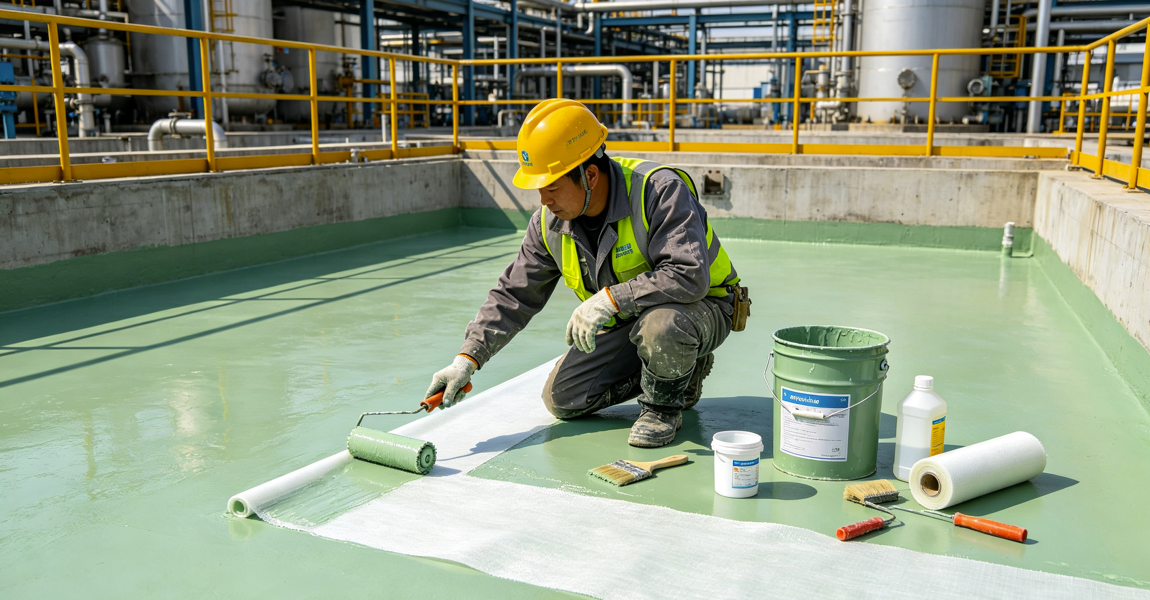

FRP型：采用一布三涂或二布四涂工艺，涂刷一层树脂铺贴一层玻纤布，排除气泡，保证树脂完全浸润玻纤布，搭接宽度≥50mm，阴阳角做附加增强层。
5.4 面层施工与养护
主体层固化后，涂刷乙烯基酯防腐面漆，可涂刷两道，保证表面致密均匀，色泽一致。施工完成后封闭养护，常温下24小时可上人，7天完全固化达到最佳防腐性能，养护期间禁止积水、重载与尖锐划伤。
低温环境下施工需调整固化剂、促进剂用量，保证固化速度与质量，避免低温固化不完全导致防腐性能下降。
六、适用场景与行业适配
6.1 核心强腐蚀适用场景
化工行业：强酸强碱生产车间、化工原料储罐区、反应釜周边、有机合成车间、化学品装卸区，耐受高浓度酸碱、有机溶剂腐蚀。
电镀表面处理行业：电镀车间、酸洗车间、氧化车间、磷化车间、线路板蚀刻车间，耐受各类镀液、蚀刻液、强氧化性酸碱腐蚀。
环保水处理行业：污水处理厂酸碱调节池、中和池、储液池、污泥脱水车间，耐受高浓度酸碱污水、药剂长期浸泡腐蚀。
冶金造纸行业：冶金酸洗工段、电解车间、制浆造纸蒸煮车间，耐受高温酸碱液、强腐蚀性纸浆腐蚀。
制药与新能源行业：原料药合成车间、锂电池正极材料生产车间，耐受强氧化性介质、有机溶剂腐蚀。
6.2 不适用场景
轻度腐蚀、无腐蚀的普通车间、仓库，选用普通环氧地坪即可，乙烯基酯地坪造价高，存在性能过剩。
对洁净度、镜面效果要求极高的医药、食品洁净车间，优先选用环氧自流平，乙烯基酯地坪表面光洁度弱于环氧自流平。
明火、高温明火作业区域，乙烯基酯树脂属于可燃材料，明火场景需做防火处理或选用防火地坪。
七、市场造价与影响因素
乙烯基酯重防腐地坪（强腐蚀专用型）包工包料市场参考价格：160-350元/㎡，远高于普通环氧防腐地坪，主要受以下核心因素影响。
结构类型：薄涂型160-200元/㎡，砂浆型200-280元/㎡，FRP玻纤增强型250-350元/㎡，防腐等级越高、厚度越厚，造价越高。
树脂类型：普通双酚A型乙烯基酯价格适中；酚醛型、进口高性能乙烯基酯树脂材料成本更高，造价会上浮30%-50%。
基层状况：基层平整完好施工成本低；基层起砂、空鼓、油污、含水率超标，需要大量修补、干燥、铲除处理，会显著增加施工成本。
施工面积：大面积工程批量施工效率高，单价更低；小面积工程、池壁立面施工、零星修补，人工成本占比高，单价明显上浮。
八、验收标准与日常运维
8.1 工程验收核心标准
外观验收：表面平整光滑，无气泡、空鼓、裂纹、漏涂，色泽均匀，玻纤布完全浸润无白边，边角收口整齐。
厚度检测：多点抽样检测，平均厚度达到设计要求，单点偏差不超过0.3mm，结构层数符合合同约定。
防腐性能验收：采用对应工况的腐蚀介质进行点滴或浸泡试验，48小时后涂层无变色、起泡、脱落、溶胀即为合格；重要工程可委托第三方做耐化学腐蚀检测。
完整性检测：敲击检查无空鼓脱层，整体无裂缝、针孔，蓄水试验无渗漏。
8.2 日常运维与维护
日常清洁用清水或中性清洁剂，避免用硬物刮擦地面；强腐蚀介质洒落及时用大量清水冲洗稀释，避免长时间高浓度浸泡。
避免重物重击、尖锐硬物划伤地面；定期检查地面，局部出现破损及时修补，防止腐蚀介质渗透到基层。
高温环境下避免长期超温使用，超过树脂耐温上限会加速老化，降低防腐寿命。
九、常见选型问题解答
Q1：强腐蚀场景，选环氧FRP还是乙烯基酯FRP？
核心看腐蚀介质浓度与类型。稀酸碱、中度腐蚀选环氧FRP即可，性价比高；高浓度强酸强碱、有机溶剂、强氧化性介质，必须选乙烯基酯FRP，防腐性能更强，使用寿命更长。
Q2：乙烯基酯地坪为什么比环氧贵这么多？
核心是材料成本差异，乙烯基酯树脂本身价格是普通环氧树脂的2-3倍，同时施工要求更高、工序更复杂、材料损耗更大，因此整体造价更高，但使用寿命是环氧的3-5倍，长期来看综合成本更低。
Q3：乙烯基酯地坪可以做在旧环氧地面上吗？
旧环氧层粘结牢固、无起壳脱层、无油污渗透的，深度打磨拉毛后可以施工；如果旧环氧已经腐蚀松动、起壳空鼓，必须彻底铲除，处理好混凝土基层后再施工，否则极易出现层间脱层。
总结
乙烯基酯重防腐地坪（强腐蚀专用型）是极端强腐蚀工况的首选地面防护方案，凭借乙烯基酯树脂优异的耐强酸碱、耐有机溶剂、耐温抗渗性能，解决了普通环氧地坪在强腐蚀场景快速失效的行业痛点。
选型时需根据实际腐蚀介质类型、浓度、温度、荷载情况，选择对应的结构类型与树脂型号，施工中严格把控基层含水率、材料配比、工序间隔等关键质控点，才能充分发挥其强腐蚀防护性能，实现十年以上的长效地面防护。
亿嘉地坪专注重腐蚀地坪工程十余年，拥有乙烯基酯防腐施工专业资质与经验，可免费上门勘测腐蚀工况，定制薄涂、砂浆、FRP等适配方案，全程规范施工，保障强腐蚀防护性能与使用寿命。
