摘要：在机械加工、锻造、物流卸货等场景中，地面频繁承受工件掉落、货物冲击、设备震动，普通环氧砂浆、金刚砂等刚性地坪往往1-3年就出现开裂、掉角、碎裂、脱层，难以长期承受冲击荷载。聚氨酯耐磨地坪（高弹耐磨·抗冲击型）以改性聚氨酯树脂为成膜基材，搭配级配耐磨填料，通过“底漆+弹性中涂+耐磨面层”的复合结构成型，凭借高弹性形变吸收冲击能量，兼具耐磨承载、减震静音、耐低温、无缝防尘的优势，抗冲击性能是普通环氧地坪的3-5倍，从根源解决刚性地坪冲击开裂的行业痛点。本文从材料特性、抗冲原理、施工工艺、场景选型、造价验收等多维度全面解析，为高冲击工况地坪选型提供专业参考。
一、产品定义与核心定位：高弹抗冲击型耐磨地坪
1.1 产品基本定义
聚氨酯耐磨地坪（高弹耐磨·抗冲击型）也叫弹性聚氨酯砂浆地坪，是工业耐磨地坪体系中侧重抗冲击、减震性能的中高端品类，以改性聚氨酯弹性树脂为胶结基材，配以石英砂耐磨骨料、专用固化剂与功能助剂，通过分层摊铺工艺形成厚型弹性耐磨结构。
成品常规施工厚度为2-6mm，可根据冲击等级与荷载需求调整厚度与弹性模量，核心定位是解决冲击荷载、震动工况下的地坪开裂、碎裂、脱层问题，同时保留工业级耐磨承载能力，兼顾使用性能与安全防护。
1.2 与同类耐磨地坪的核心差异
与环氧砂浆耐磨地坪相比：环氧属于刚性硬质地坪，靠硬度扛磨损，冲击下应力集中易开裂、掉角；聚氨酯属于弹性地坪，靠形变吸收冲击能量，重物掉落不开裂、不碎裂，同时具备减震静音效果，耐低温性能更优。
与金刚砂耐磨地坪相比：金刚砂是水泥基刚性材料，孔隙多、易起尘、无弹性；聚氨酯是树脂基整体成型，无缝防尘、耐油污、高弹抗冲击，脚感与静音性更好，适配对环境要求更高的工业与民用场景。
与普通装饰聚氨酯地坪漆相比：普通聚氨酯漆为薄涂装饰型，厚度仅0.3-0.8mm，耐磨抗冲击差；高弹耐磨型为厚浆砂浆结构，厚度2mm以上，耐磨承载与抗冲击性能提升数倍，专为工业重载冲击场景开发。
二、高弹抗冲击结构与作用原理

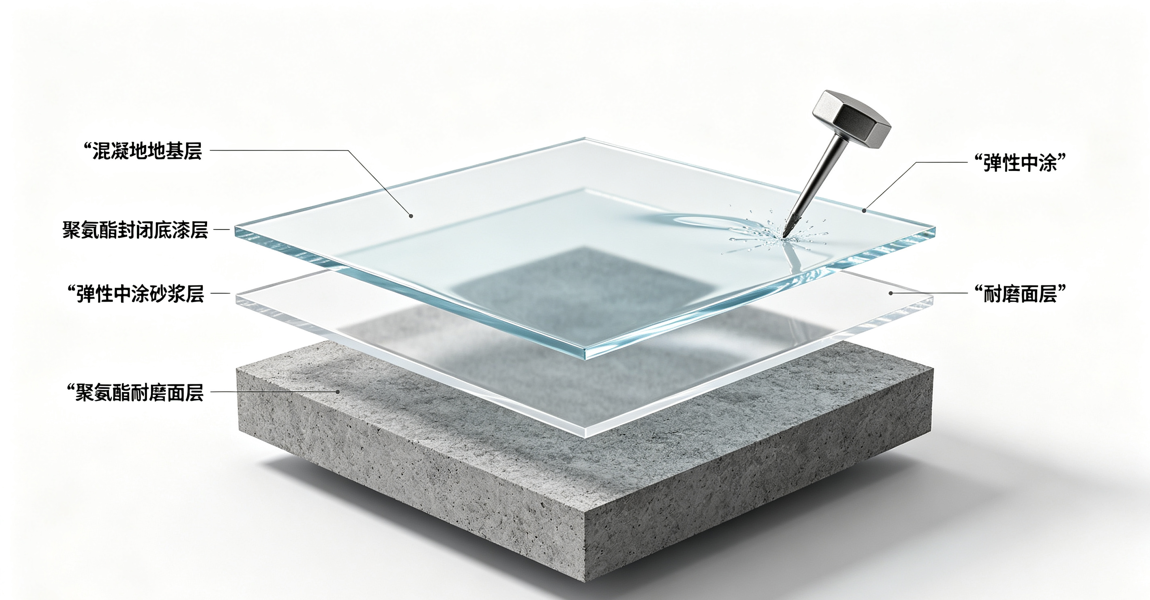

2.1 三层复合弹性耐磨结构
聚氨酯耐磨地坪采用梯度弹性结构设计，从基层到面层逐层实现“粘结-缓冲-耐磨”的功能递进，每层协同作用，共同构建抗冲击耐磨体系。
1. 高渗透聚氨酯底漆层：专用聚氨酯封闭底漆，深度渗透混凝土基层孔隙，封闭地下潮气，加固基层表面，提供极强的层间粘结力，从根源防止震动冲击下的脱层、起鼓问题。
2. 弹性中涂缓冲层：高弹性聚氨酯砂浆层，是实现抗冲击的核心结构，厚度1-4mm，具备优异的弹性形变能力，可有效吸收重物冲击能量，分散局部应力，同时提升整体厚度与承载能力。
3. 耐磨面涂层：改性聚氨酯耐磨面层，添加专用耐磨填料，形成致密的表面耐磨层，直接承受车辆碾压与摩擦，兼顾耐磨、防污、防滑功能，保障长期使用的表面完整性。
2.2 抗冲击与减震作用机理
普通刚性地坪（环氧、金刚砂）的受力模式是“硬碰硬”，重物冲击时应力直接集中在接触点，超过材料强度极限就会出现开裂、碎裂、脱落。
聚氨酯弹性地坪的受力模式是“形变吸能”：当重物冲击地面时，弹性中涂层发生可逆形变，将冲击能量向四周分散吸收，而非直接向下传递，既保护地坪结构不开裂，也能缓冲工件掉落的冲击力，减少工件磕碰损伤，同时降低冲击噪音。
长期震动工况下，弹性结构还能缓冲设备震动传导，减少震动对地坪基层的破坏，避免层间脱层与基层开裂，大幅延长地坪使用寿命。
三、核心性能优势与局限
3.1 核心性能优势
优异抗冲击性能：标准3mm厚度可承受1kg钢球1.5m自由落体冲击，涂层无裂纹、无凹陷、无脱落，抗冲击强度是普通环氧地坪的3-5倍，重物掉落不易开裂碎裂。
高弹耐磨重载：邵氏A硬度70-85，兼具弹性与耐磨度，3-5mm厚度可承受3-5吨中型叉车高频通行，弹性回复率高，长期使用不凹陷、不变形，耐磨性能接近环氧砂浆。
无缝防尘易清洁：整体现场浇筑成型，无拼接缝隙，表面致密不起尘，耐油污、耐水渍，日常清水拖地即可清洁，维护成本低，符合工业防尘与卫生要求。
耐低温耐候性：可在-30℃低温环境下长期使用，仍保持良好弹性，不会像环氧地坪那样低温脆化开裂，适配北方户外、未供暖车间、冷库周边等低温场景。
防滑静音降噪：表面可做哑光或微防滑纹理，防滑性能优于镜面环氧；弹性结构可吸收轮胎摩擦噪音，行车噪音比刚性地坪降低30%左右，提升厂区与车库的声环境。
附着力强耐震动：与混凝土基层粘结强度高，长期设备震动、叉车频繁启停刹车工况下，不易出现脱层、起壳、空鼓，结构稳定性强。
3.2 产品局限与不足
耐高温性能一般：长期使用温度不超过80℃，高温环境下涂层会软化、加速老化，明火作业、高温生产区域不适用。
不耐强极性溶剂：丙酮、甲乙酮、酯类等强极性有机溶剂长期接触，会导致涂层溶胀、腐蚀，强溶剂场景需选用专用耐溶剂配方。
造价相对偏高：聚氨酯材料成本高于环氧树脂，整体造价比普通环氧砂浆高20%-50%，预算极低的轻载场景存在性能过剩。
施工要求严苛：对基层含水率、环境温湿度敏感度高于环氧，基层含水率超标、高湿环境施工易出现起泡、脱层缺陷。
四、标准化施工工艺流程与质控要点
聚氨酯耐磨地坪的抗冲击效果与使用寿命，高度依赖基层处理与层间施工质量，尤其是对含水率的控制远严于环氧地坪，需严格执行专项施工标准。
4.1 基层预处理（含水率严控）
混凝土基层需养护28天以上，表面含水率≤6%（严于环氧地坪的8%），强度等级≥C25，无空鼓、起砂、大面积裂缝。
采用重型研磨机整体深度打磨，清除浮浆、油污、旧涂层，裂缝开槽修补，坑洞用聚氨酯修补砂浆预填补平。打磨后工业吸尘器反复吸尘，确保地面干燥、洁净、坚实。含水率超标必须做防潮底漆处理，严禁潮湿基层施工。
4.2 聚氨酯封闭底漆施工
按配比准确称量聚氨酯底漆主剂与固化剂，搅拌均匀后滚涂或刮涂施工，确保充分渗透基层，无漏涂、无积液。
底漆完全固化后，全面检查表面状态，对针孔、缺陷进行修补，确保基层完全封闭，为弹性层提供牢固的粘结基础。
4.3 弹性中涂砂浆施工（核心工序）
按比例混合聚氨酯中涂树脂与固化剂，搅拌均匀后加入级配石英砂，充分搅拌形成弹性砂浆。采用镘刀摊铺至设计厚度，刮平压实，排除气泡，保证厚度均匀、结构致密。
这是抗冲击的核心功能层，需严格控制厚度，薄厚不均会导致抗冲击能力差异大，局部薄弱区域易破损。中涂完全固化后，细磨表面凸起，吸尘清理后进入面层施工。
4.4 耐磨面层施工
搅拌均匀聚氨酯耐磨面漆，采用滚涂或刮涂方式分两道交叉施工，确保厚度均匀、无漏涂、无流挂。可根据使用需求做哑光、半光或防滑纹理处理。
施工全程封闭现场防尘，控制环境温度10-35℃，相对湿度≤85%，避免高温高湿施工导致缺陷。
4.5 成品封闭养护
施工完成后封闭现场自然养护，常温下24小时可上人步行，72小时可通行轻型车辆，7天完全固化达到最佳弹性与耐磨性能。养护期间禁止重物碾压、积水浸泡、尖锐硬物划伤。
五、适用场景与不适用场景
5.1 推荐适用场景（高弹抗冲击专属）
机械加工与锻造车间：机床加工车间、锻造车间、铸件清理车间、五金冲压车间，工件掉落频繁、冲击荷载大，避免地坪开裂碎裂。
物流卸货与分拣区：快递分拣中心、仓库卸货平台、货物中转区，货物掉落、叉车频繁启停，抗冲击耐磨损，同时降低作业噪音。
地下车库与重载通道：大型地下停车场、车库坡道、厂区重载通道，耐磨抗冲击，静音降噪，提升行车舒适度。
低温与户外场景：北方未供暖车间、冷库周边、户外堆场、连廊通道，耐低温不开裂，适配寒冷气候。
震动设备区域：水泵房、风机房、大型设备车间，缓冲减震，减少震动对地坪与建筑结构的影响。
体育与活动场所：室内训练场、活动场馆、儿童活动区，高弹防滑，降低摔倒伤害，提升运动安全性。
5.2 不适用场景
80℃以上高温作业、明火作业区域，高温会导致聚氨酯软化、降解、老化加速。
高浓度强酸强碱、强极性有机溶剂长期接触的强腐蚀区域，应选用环氧防腐或乙烯基酯防腐地坪。
对镜面高光、超高洁净度要求极高的医药、电子洁净车间，聚氨酯为哑光质感，洁净度弱于环氧自流平。
仅人行、无冲击需求的普通办公、轻载场景，选用普通环氧薄涂即可，聚氨酯造价偏高，存在性能过剩。
六、2026市场造价与选型避坑指南
6.1 包工包料市场参考价格
聚氨酯耐磨地坪（高弹耐磨·抗冲击型）包工包料市场参考单价：80-180元/㎡，价格主要由厚度、材料等级与功能需求决定。
2mm基础型：80-100元/㎡，适配人行、轻型推车场景，具备基础抗冲击与耐磨性能。
3-4mm标准型：100-140元/㎡，适配3吨以内叉车、中等冲击场景，是工业车间主流选型。
5-6mm加强型：140-180元/㎡，适配5吨叉车、高冲击重载场景，抗冲击与承载能力更强。
6.2 核心价格影响因素
厚度与弹性等级：厚度越厚、弹性模量越低，抗冲击性能越强，材料用量越多，造价越高。
材料类型：普通芳香族聚氨酯性价比高，适合室内使用；脂肪族聚氨酯耐候耐黄变、户外可用，材料成本高30%-50%。
基层状况：基层平整干燥、含水率达标，施工成本低；起砂、潮湿、缺陷严重，基层处理成本大幅增加。
附加功能：防静电、防滑纹理、耐黄变、户外耐候、食品级等特殊要求，会对应增加材料与施工成本。
6.3 行业常见低价陷阱
以次充好：用普通装饰聚氨酯漆冒充耐磨砂浆型，厚度不足1mm，耐磨抗冲击性能差，1-2年就磨损、开裂、脱层。
偷减工序：省略弹性中涂层，只做“底漆+面漆”两层薄涂，没有核心缓冲结构，抗冲击性能大幅下降，重物一砸就裂。
劣质材料：用回收料、低固含树脂，弹性差、易老化、气味大，环保不达标，使用年限大幅缩短。
忽略含水率：不检测基层含水率直接施工，聚氨酯对水汽敏感，使用半年到一年就会出现大面积起鼓、脱层。
七、验收标准与日常运维指南
7.1 工程验收核心标准
外观验收：自然光下目测，表面平整均匀，色泽基本一致，无气泡、空鼓、裂缝、漏涂、流挂，边角整齐，无明显缺陷。
厚度检测：采用涂层测厚仪或钻芯法多点检测，平均厚度达到设计要求，单点偏差不超过0.3mm。
附着力检测：划格法检测附着力达到0级，无涂层脱落；敲击检查无空鼓、脱层现象。
抗冲击验收：标准1kg钢球从1m高度自由落下，冲击后涂层无裂纹、无脱落、无明显凹陷即为合格；高冲击场景可提升高度至1.5m。
7.2 日常运维与修补要点
日常清洁使用清水或中性清洁剂擦拭，避免强极性溶剂长期大面积接触；油污、酸碱洒落及时擦拭干净，避免长期浸泡。
避免尖锐硬物大力拖拽、重物重击地面；重型货物均匀堆放，避免局部集中超载，超出设计荷载。
避免高温物体、明火直接接触地面，防止涂层软化、灼伤、老化。
定期检查地面状态，局部出现磨损、破损及时定点修补；每2-3年可做一次面层翻新，大幅延长整体使用寿命。
八、常见问题FAQ
Q1：聚氨酯耐磨地坪和环氧砂浆地坪哪个更抗冲击？
聚氨酯耐磨地坪的抗冲击性能远优于环氧砂浆。环氧属于刚性脆性材料，重物冲击时应力集中，容易开裂、掉角、碎裂；聚氨酯是高弹性材料，通过形变分散吸收冲击能量，1kg钢球1.5m自由落下无损伤，抗冲击强度是环氧的3-5倍，更适合工件掉落多的加工车间。
Q2：聚氨酯耐磨地坪能走重型叉车吗？
3-5mm厚的聚氨酯耐磨砂浆地坪，可承受3-5吨中型叉车正常通行，耐磨性能接近环氧砂浆，同时兼具弹性缓冲优势。10吨以上重型叉车高频碾压的重载场景，优先选用金刚砂或重型环氧砂浆地坪，聚氨酯更侧重抗冲击而非极端重载。
Q3：低温环境能用吗？会不会开裂？
聚氨酯耐磨地坪的耐低温性能远优于环氧地坪，常规型号可耐-30℃低温，低温下仍保持良好的弹性与韧性，不会像环氧那样低温脆化、开裂、起壳，非常适合北方户外、未供暖车间、冷库周边等低温场景。
Q4：施工后味道大吗？环保吗？
无溶剂型聚氨酯耐磨地坪VOC含量低，施工后气味小，固化后基本无异味，符合工业场所环保要求；溶剂型产品味道较大，固化周期内需加强通风。工业场景优先选用无溶剂型，环保与性能更有保障。
总结
聚氨酯耐磨地坪（高弹耐磨·抗冲击型）精准填补了冲击震动场景的地坪空白，凭借高弹性、抗冲击、耐低温、静音防尘的独特优势，解决了刚性地坪在冲击工况下易开裂、易破损、寿命短的行业痛点。
它没有追求极致的硬度与重载，而是聚焦“冲击+耐磨”的复合需求，用弹性结构平衡了耐磨性能与抗冲击性能，既能满足工业场景的耐磨承载要求，又能通过形变吸收冲击能量，同时带来减震、静音、低温适配等附加价值。
选型时需结合实际冲击强度、荷载等级、环境温度，选择对应的厚度与材料类型，施工中严格把控基层含水率、环境条件与分层施工质量，就能充分发挥其高弹抗冲击的核心性能，实现长效稳定的地面防护。
亿嘉地坪专业承接各类弹性耐磨地坪工程，拥有聚氨酯地坪施工专项经验，可免费上门勘测现场，根据冲击荷载与工况定制厚度与弹性方案，全程标准材料、规范施工，保障地坪抗冲击与耐磨性能达标。
